Salut je vais vous expliquer comment démonter votre haut moteur sur Derbi.

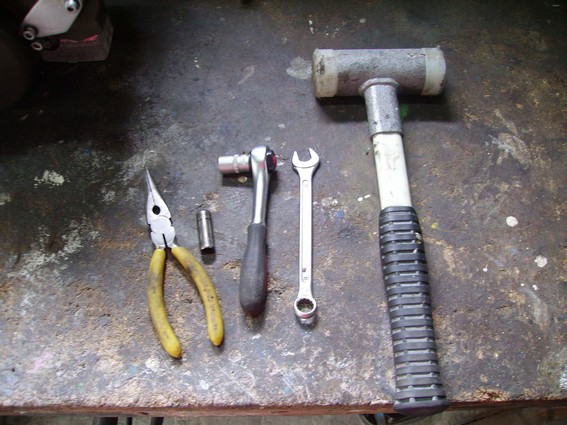

Matériel nécessaire:


- Pince à bec ou pince à circlips
- Clé de 11mm ou cliquet avec douille de 11mm
- Vieux axe de piston
- Maillet
- Chiffon

1ère étape:

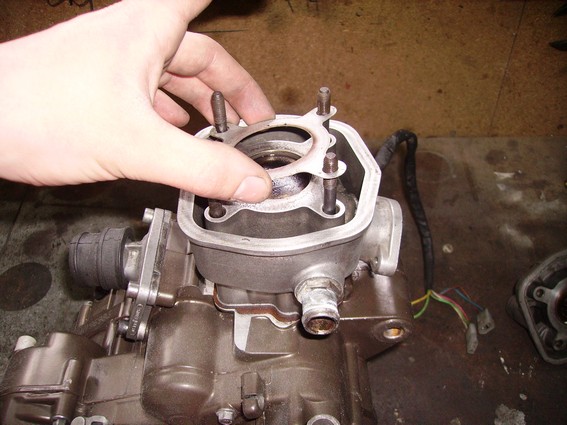

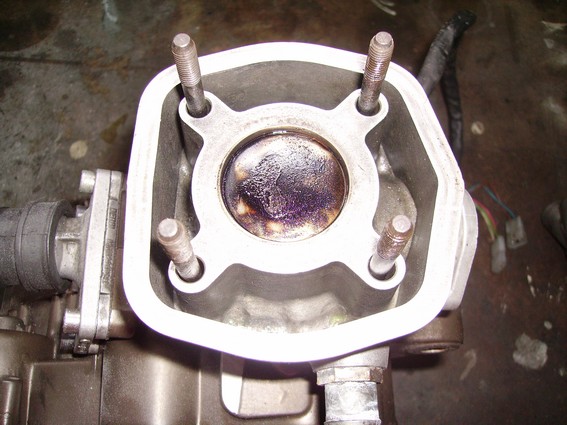

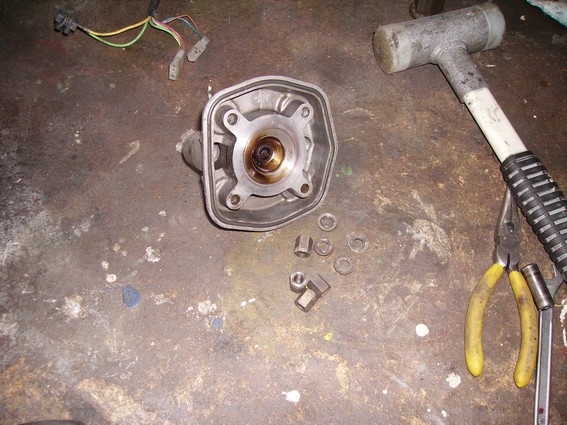

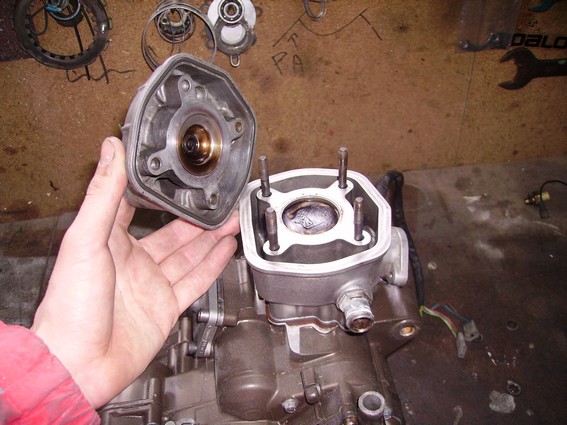

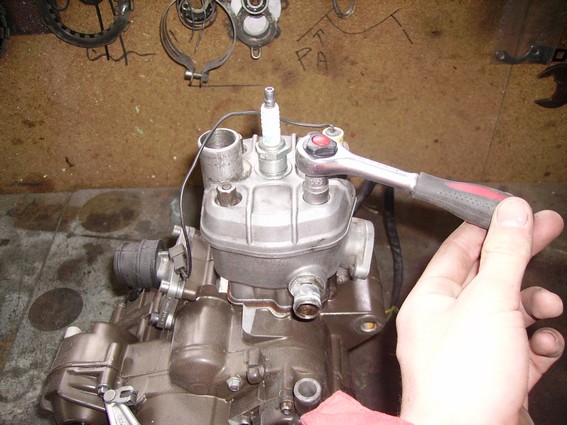

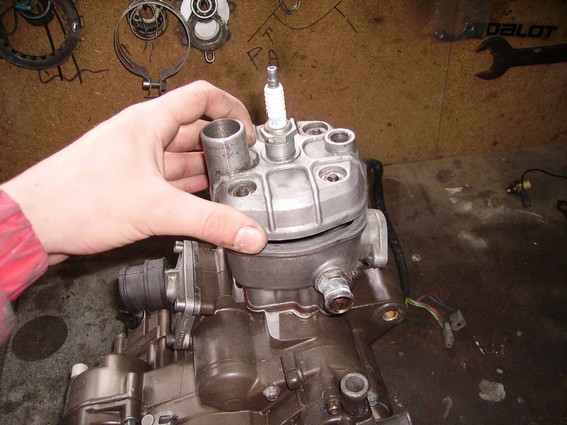

Commencez par dévisser les 2 vis, puis dévissez "en croix" les 4 écrous avec leurs rondelles. Si la culasse est "colée" tapotez légèrement avec le maillet afin de la décoller du joint. Sortez la culasse avec le joint métallique.

2ème étape:

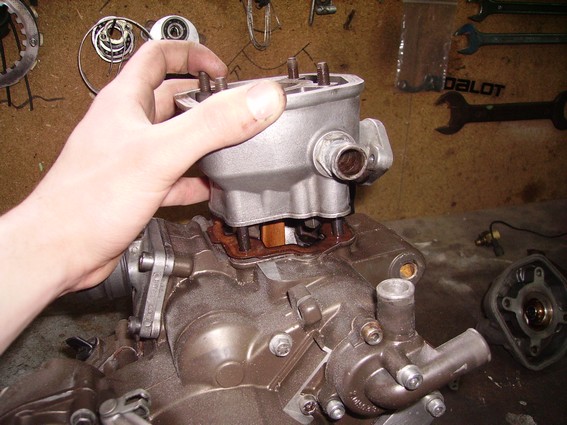

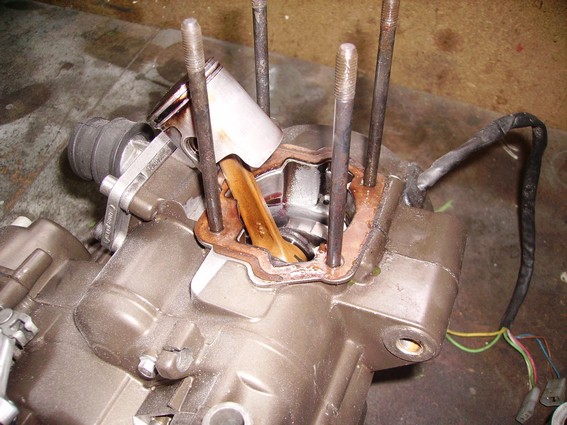

Démontage du cylindre, au besoin tapotez légèrement sur le cylindre avec un maillet pour décoller le joint d'embase. Sortez le cylindre en le tirant doucement vers le haut en maintenant le piston.

3ème étape:

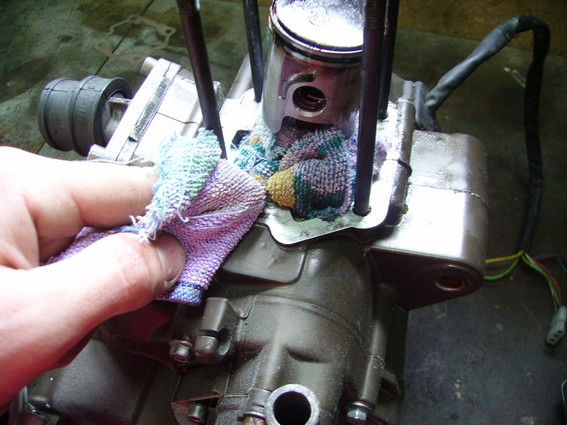

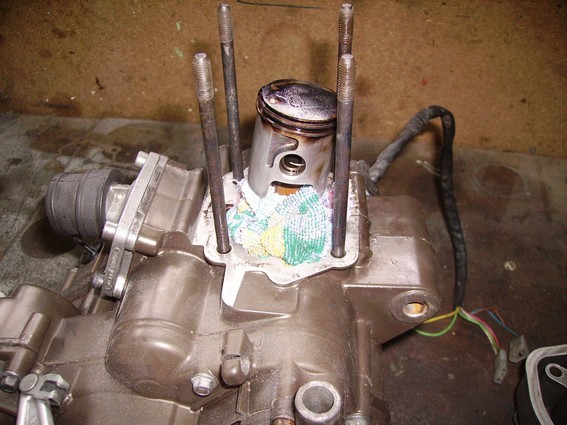

Placez un chiffon autour du piston afin d'éviter qu'un objet ne tombe pas dans le moteur.

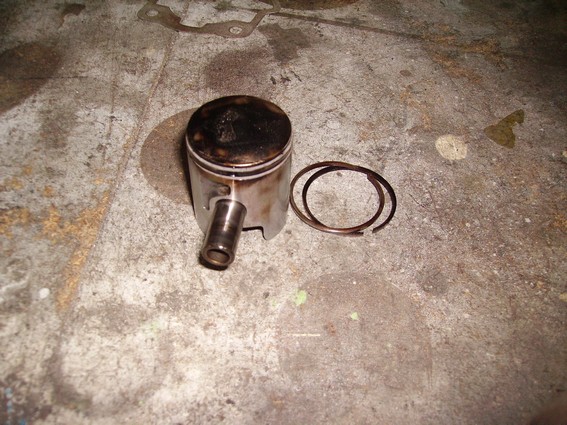

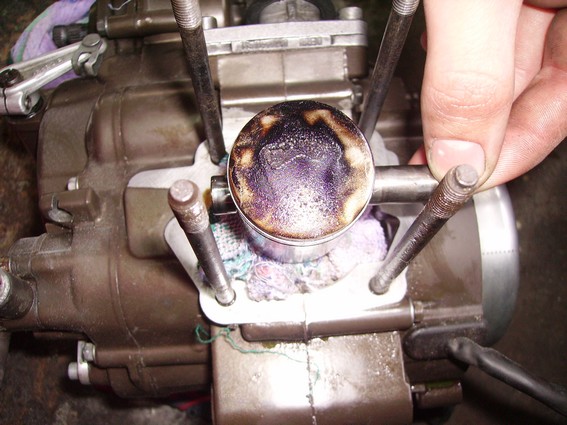

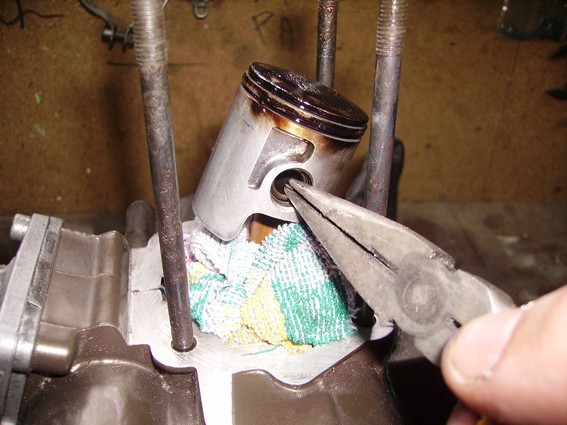

Enlevez les circlips d'axe de piston à l'aide de la pince à bec ou la pince à circlips, sortir l'axe en enfonçant un autre axe. Sortez la cage à aiguille.
Pour les segments écartez les au niveau de la coupe et en soulevant depuis le côté opposé.
Si vous avez des questions n’hésitez pas ! Et bon bricolage ! Sportivement Florent

Vous avez aimé cet article ?

Votez pour cet article
(aucun vote)
24,8 kVues
0
Vote
Partager
3 commentaires ajouter un commentaire
Hugo 31 Le 28 Janvier 2011 à 22:12
Bonsoir Doit on obligatoirement sortir le moteur de son cadre pour changer cylindre piston ? Ou ça passe sans faire cette manoeuvre ? Merci de vos réponses, amicalement Hugo
Sonice Le 28 Janvier 2011 à 23:52
Non le moteur reste sur le cadre, dégage un peu l'espace autour pour pouvoir bosser tranquillement et tu peut enlever le haut moteur/piston sans soucis wink.gif
Hugo 31 Le 29 Janvier 2011 à 10:15
ok Merci pour ta réponse Sonice =) J'ai le moteur sérré, le piston bloqué, si il est bloqué en haut même là tu crois que ça passe ?
