Dépose d'un pignon de l'arbre primaire ou secondaire

Écrit par
Le 24 Septembre 2011 à 22:18

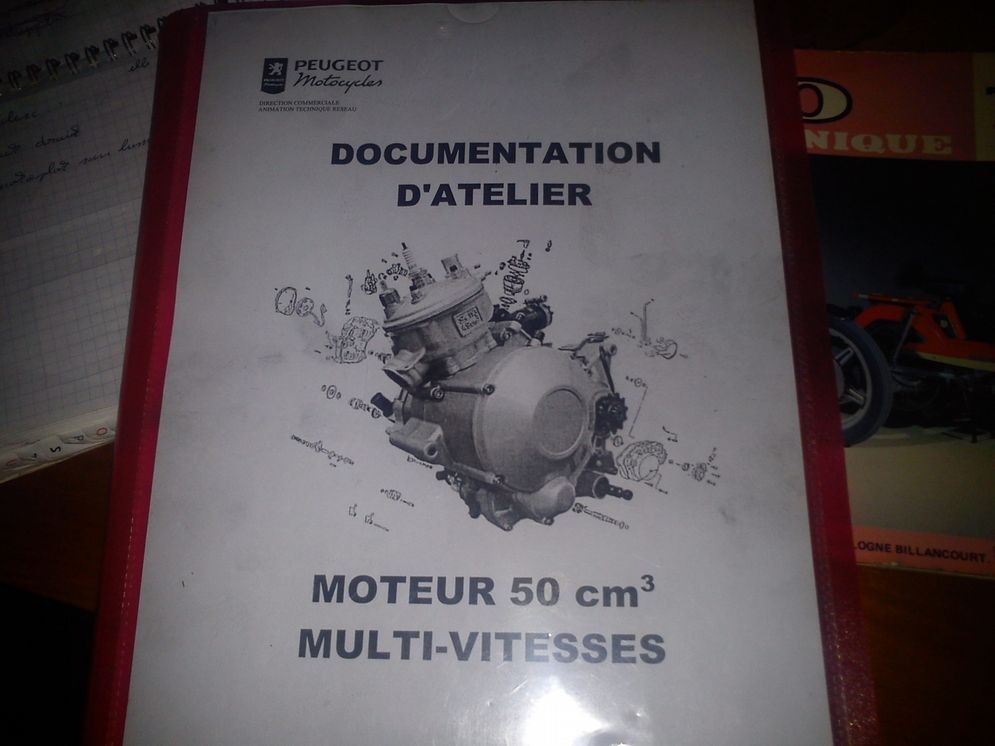

Tiré de ma revue technique je vous propose le démontage ou remonage des pignon des arbre primaire et sécondaire.

Introduction au démontage et remontage des pignons

Tiré de ma revue technique je vous propose le démontage ou l'ordre de remontage des pignons de l'arbre primaire et secondaire + la notation de chaque pignon, leur emplacement et leur correspondance aux vitesses.

Matériel nécessaire pour remplacer son pignon

- Pince à circlip

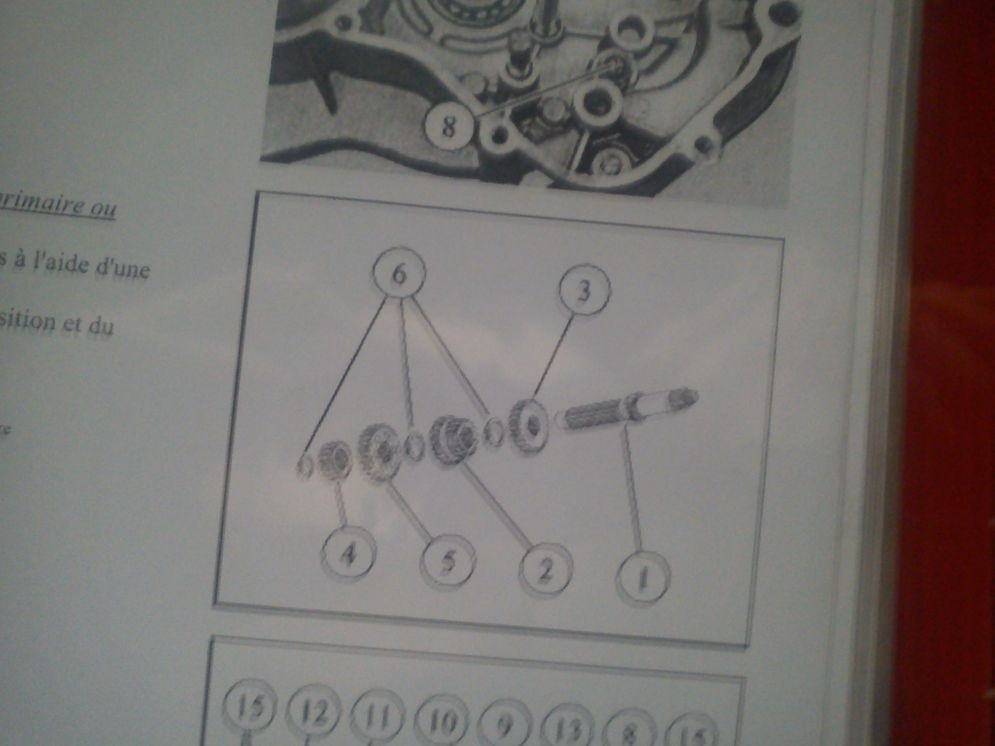

Dépose d'un pignon d'arbre primaire

- Déposer les circlips et les pignons à l'aide d'une pince à circlips.

- A la repose, tenir compte de la position et du sens de montage de chaque piéce.

1. Arbre primaire avec pignon de 1ère

2. Pignon de 3ème et 4ème

3. Pignon de 5ème

4. Pignon de 2éme

5. Pignon de 6éme

6. Circlips

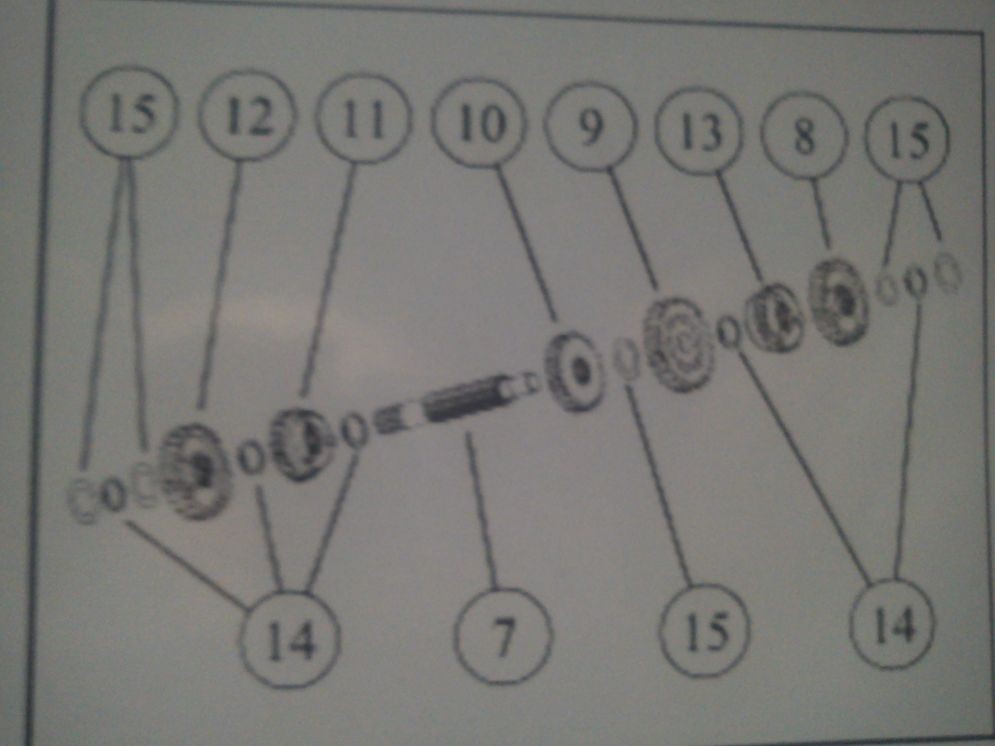

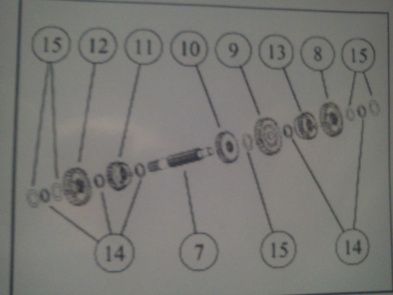

Dépose d'un pignon de l'arbre secondaire.

7. Arbre secondaire

8. Pignon de 1ère

9. Pignon de 3ème

10. Pignon de 4ème

11. Pignon de 6ème

12. Pignon de 2ème

13. Pignon de 5ème

14. Circlips

15. Rondelle de friction

Nota :

Lors du remplacement d'un pignon, il est conseillé de remplacer le pignon correspondant de l'autre arbre.

Les circlips doivent étre remplacés à chaque dépose.
