Installation d'un kick sur Tzr

Écrit par
Le 12 Juin 2011 à 23:07
Je vous présente les différentes étapes pour installer un kick sur une TZR XPS. Cela implique de démonter le carter pour accéder à l'embrayage.

Installation d'un kick sur TZR

L'installation d'un kick sur Tzr peut se faire en 1h30 si tout se passe comme prévu. Il s'agit d'accéder au carter d'embrayage pour installer l'axe du kick. Cela implique une vidange pour pouvoir accéder à l'embrayage.

Matériel nécessaire pour installer un kick sur TZR

- Clé BTR de 5,
- Clé à pipe de 13,
- Tournevis cruciforme,
- Liquide de transmission (Ipone Box conseillé),
- Liquide de refroidissement,
- Bac de récupération pour l'ancienne huile.
- Carter D'embrayage (avec trou de kick)
- Un kick
- Axe avec ses ressorts


Première étape : Purger le carter

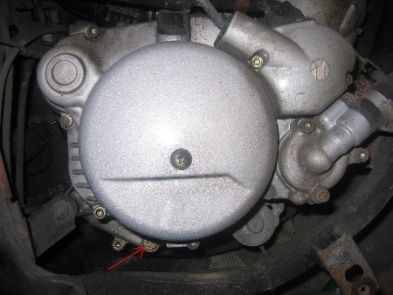

Face à votre moteur dévisser la vis de purge afin qu'il n'y ait plus d'huile dans les carters.

Placez votre bac de récupération de manière à collecter l'huile. En plus d'être salissante et néfaste pour l'environnement, l'huile doit être collectée avec soin et être amenée dans une déchèterie dans le collecteur prévu à cet effet.

Deuxième étape : Accéder à l'embrayag

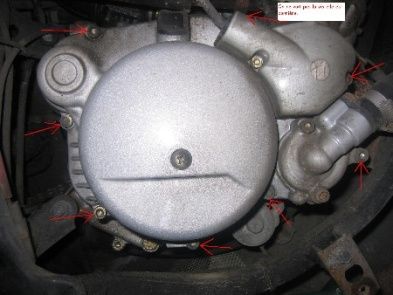

Retirez les vis qui tiennent le carter pour que vous puissiez accéder à l'embrayage, elles sont au nombre de 8.

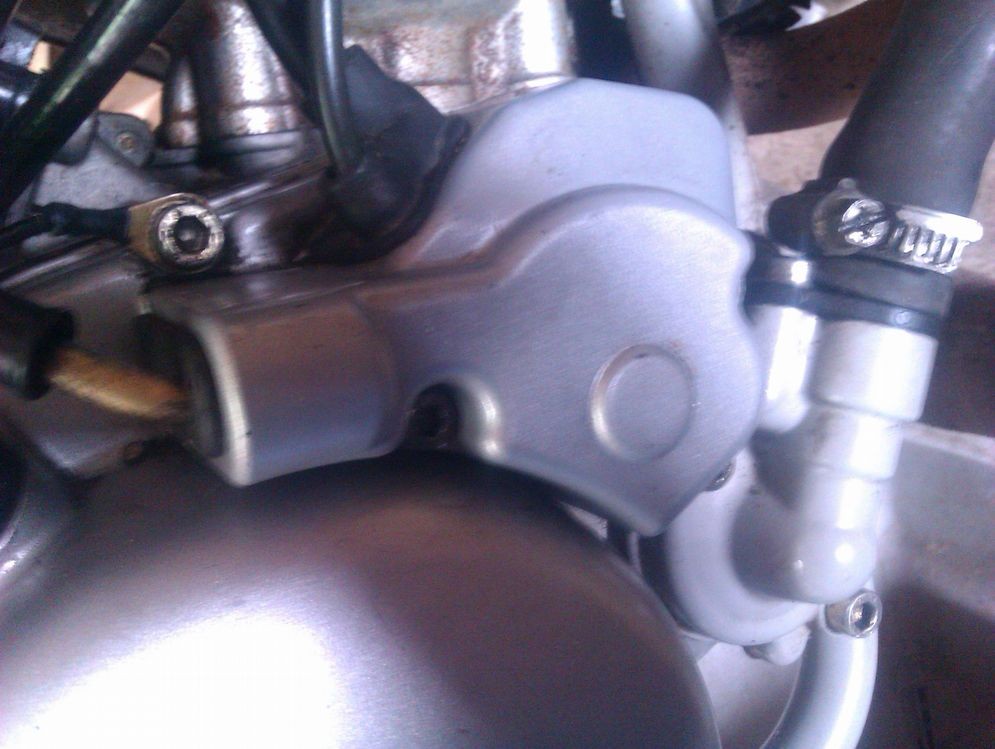

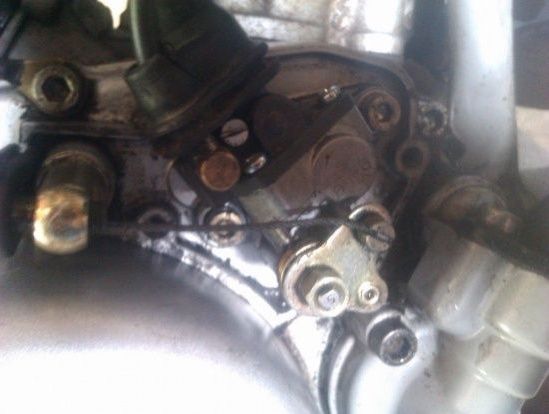

Demontez la pompe à huile. Il y a 2 vis BTR et 2 toute petite vis BTR. Debranchez le cable.

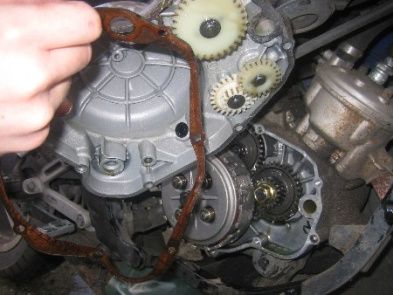

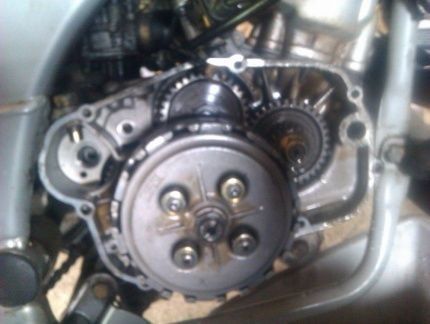

Une fois que vous avez retiré vos 8 vis tirez le carter vers vous (attention au joint de carter ne le cassez surtout pas) et vous vous trouvez dans la situation suivante.

Troisième étape : Installer le kick

Installer l'engrenage du kick.

- Prenez votre carter d'embrayage et placez votre ressort, puis l'axe de l'engrenage.

- Maintenant que vous avez présenté le carter avec l'axe du kick, installez-le et surtout vérifiez que le kick remonte normalement quand on l'abaisse!



Quatrième étape : Remonter les circuits

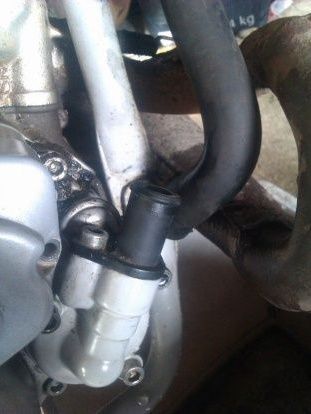

- Revisser les vis et réinstallez la pompe à huile et reconectez la durite du radiateur.

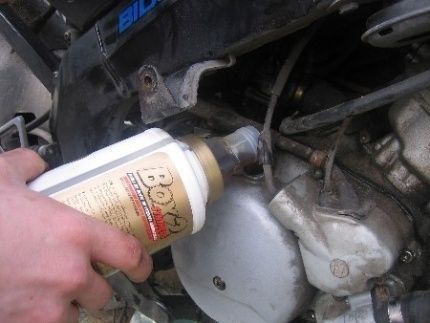

- Remplissez votre bas moteur d'huile de boite par le bouchon de remplissage, sur Minarelli la contenance est de 0.75L soit 75cl.

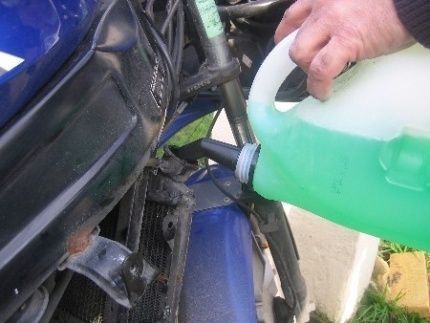

- Remplissez votre radiateur de liquide de refroidissement car tout à l'heure il s'est vidé. Ne le faites pas déborder mais le remplir jusqu'à temps que vous voyez le liquide dans le radiateur.



Veuillez m'excuser si il y a deux trois fautes car c'est mon premier article. Je me suis inspiré de l'article de Cleme Changer son embrayage Mineralli Am6. Bonne lecture. Merci
