Installer les warnings sur sa moto

Écrit par
Le 03 Juin 2015 à 23:47
Salut, je viens vous présenter la démarche à suivre pour équiper sa moto de warnings. L'opération reste facile à exécuter avec les bons conseils et

Poser des warnings c'est en réalité ajouter un circuit en dérivation avec un interrupteur et deux diodes, sur les clignotants. L'opération reste facile à exécuter avec les bons conseils et notions de base en électricité.

Matériel nécessaire pour poser des warnings mecaboite

- Du fil électrique de 0.75 mm

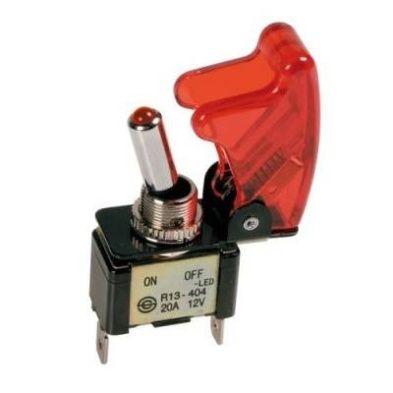

- Un interrupteur on/off
- Une pince à dénuder ou coupante
- Cosse bout à bout
- Gaine thermo
- Fer à souder et étain

Première étape : Repérage des fils du cllignotant

Pour commencer il va falloir trouver les fils qui nous intéressent.


Repérer les clignotant et les distinguer des autres fils.
Par exemple dans le cas d'une Derbi Senda le cligno droit correspond au fil rose le gauche au violet.

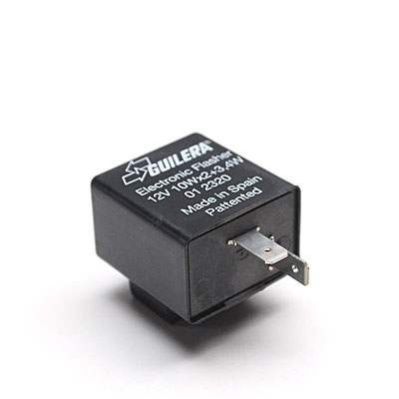

Ensuite une fois les clignos repérés c'est au tour de la centrale clignotante.
Sur Derbi c'est le régulateur qui s'en occupe, sinon il y a deux fils qui sont branchés dessus.

Deuxième étape: Câbler une dérivation

Maintenant que vous avez repéré vos fils, il va falloir les dériver pour faire fonctionner le warning.

Donc couper et dénuder vos fils et venez souder un fils sur chacun en isolant bien avec de la gaine thermo ou en mettant dune cosse bout à bout.
Vos fils sont connectés aux feux.



Sur le schéma ci-joint le montage des clignotants d'origine.

Quatrième étape : Connecter l'interrupteur

Il ne vous reste plus qu'à brancher sur l'interrupteur les fils des clignos d'un côté et celui de la centrale de l'autre et normalement les 4 clignotants fonctionnent en même temps.

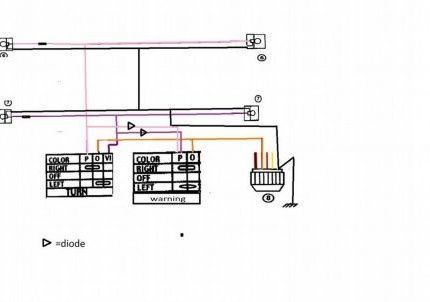

Schéma électrique de branchement de warnings, une fois la modification faite.
