Montage d'un coupe circuit

Écrit par
Le 25 Avril 2008 à 21:49
Salut, je vais vous expliquer comment monter un coupe circuit sécurité guidon sur votre mécaboite.Matériel nécessaire: Un tournevis ou clé...

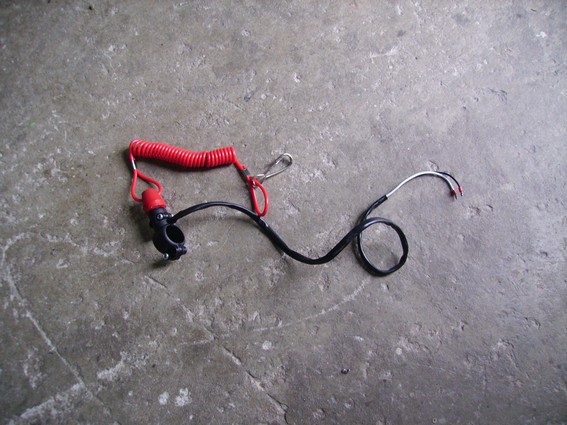

Salut, je vais vous expliquer comment monter un coupe circuit sécurité guidon sur votre mécaboite.

Matériel nécessaire:


- Un tournevis ou clé BTR
- Une clé de 8mm
- Un domino électrique
- Un petit tournevis plat
- Collier de serrage en polyamide

1ère étape:

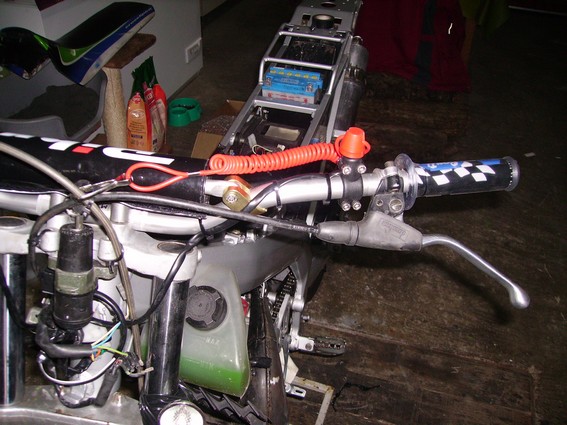

Placez votre coupe circuit sur votre guidon à l'endroit voulu, pour le placer il faut enlever les vis.

2ème étape:

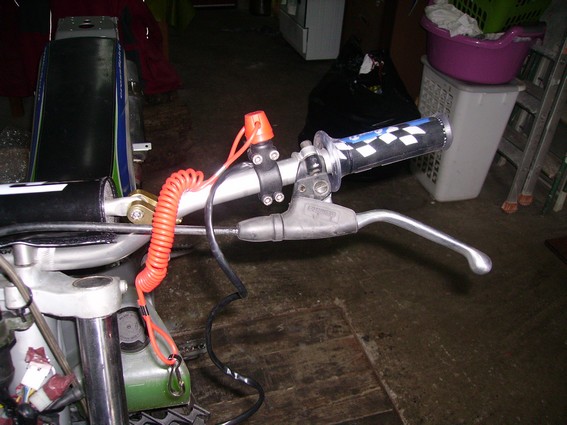

Remontez les vis, puis vissez à l'aide du tournevis ou clé BTR et de la clé de 8mm.

3ème étape:

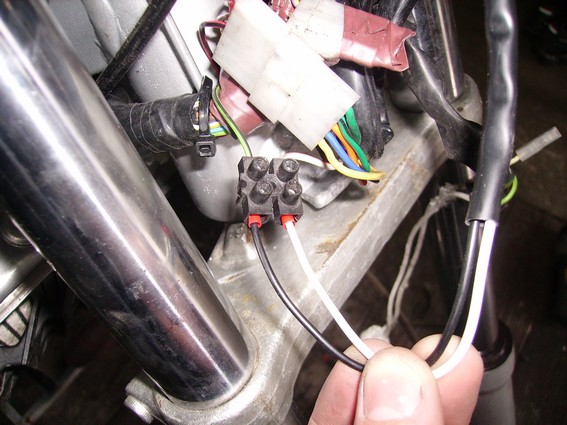

Placez le câble puis attachez le avec les colliers de serrage en polyamide, pour le raccordement il suffit de prendre un fil de votre contacteur à clé et de le brancher en série, utiliser un domino électrique et un petit tournevis plat pour cette étape.
Si vous avez des questions n’hésitez pas ! Et bon bricolage ! Sportivement Florent

Vous avez aimé cet article ?

Votez pour cet article
(1 vote, moyenne : 5,0 / 5)
34,5 kVues
0
Vote
Partager
6 commentaires ajouter un commentaire
Lix57 Le 11 Janvier 2011 à 12:22
Il faut quel cable du neiman pour le brancher ?
djey1301 Le 11 Janvier 2011 à 18:45
Le domino est a proscrire, par temps de pluie rien de tel pour faire des court-circuits de partout.
Lix57 Le 12 Janvier 2011 à 10:34
J'auarait mit une cosse 2 branche  rolleyes.gif isolez avec gaine retactable mais ocmme je sais pas quel fil faut prendre...
miklmr41100 Le 31 Juillet 2012 à 18:33
voila ton tuto et bien mai le truk c ke jai une mbk x limit et je vien dacheter un coupe circuit komme le tien je ne c po trop ou le brancher a mon neiman jai trop fil peu tu maider
ayme32 Le 23 Août 2012 à 01:01
Moi j'aurais prit un fil qui va sur le CDI c'est plus sûr (comme sur les Xlimit récente)
