Monter un compteur de vélo

Écrit par
Le 08 Décembre 2010 à 11:41
Monter un compteur de vélo est utile pour affichez la vitesse réel ou tout simplement pour son encombrement réduit ! Certains apprécient les fonctions

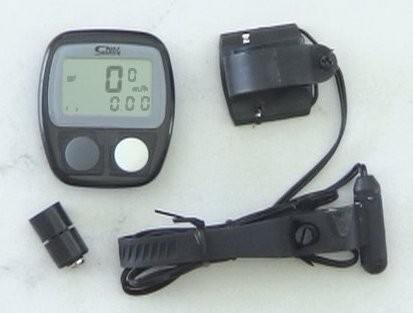

Quel model choisir ?

Il vous faudra un compteur de vélo à fils et non des "sans-fils".

Peu importe la marque ou le modèle, il existe une large gamme de compteurs de vitesse. A vous de voir, puisqu'il font tous l'affaire. Ce peut être le prix, la disponibilité, la taille de l'affichage, l'accessibilité des boutons qui déterminera votre achat.

Matériel nécessaire

- De quoi marquer le sol
- De quoi mesurer, type mètre
- Un compteur de vélo
- Un petit poste à souder
- De l'étain

Matériel nécessaire

- De quoi marquer le sol
- De quoi mesurer, type mètre
- Un compteur de vélo
- Un petit poste à souder
- De l'étain
- Quelques rilsans ou colliers de fixation en plastique

Rallonger le cable

Le câble risque d'être trop court. Pour que le capteur puisse être positionné à bonne hauteur au niveau de la roue, il va falloir le rallonger.

- Couper le câble soit au milieu ou un peu moins (pas trop proche du capteur pour éviter d'avoir un raccord gênant).

- Il y a deux fils à séparer et à dénuder avec soin. Sur la majorité des compteurs de vélo, ces fils sont fragiles donc prudence.

- Rajouter la longueur qu'il vous faut (essayez dans la mesure du possible de trouver le même diamètre de fil).

- Pour les assemblages je conseille le brassage à l'étain (pour cela superposez les deux fils (par ex + et + ensemble) et tourner les ensembles ils seront joints ensemble. Il suffira juste de les braser).



Fixer l'aimant sur la roue

Fixer de l'aimant sur un des petit bras du disque avec deux ou trois rilsans ainsi pas besoin de cale normalement car le capteur et l'aimant seront a +/-5milimetre.

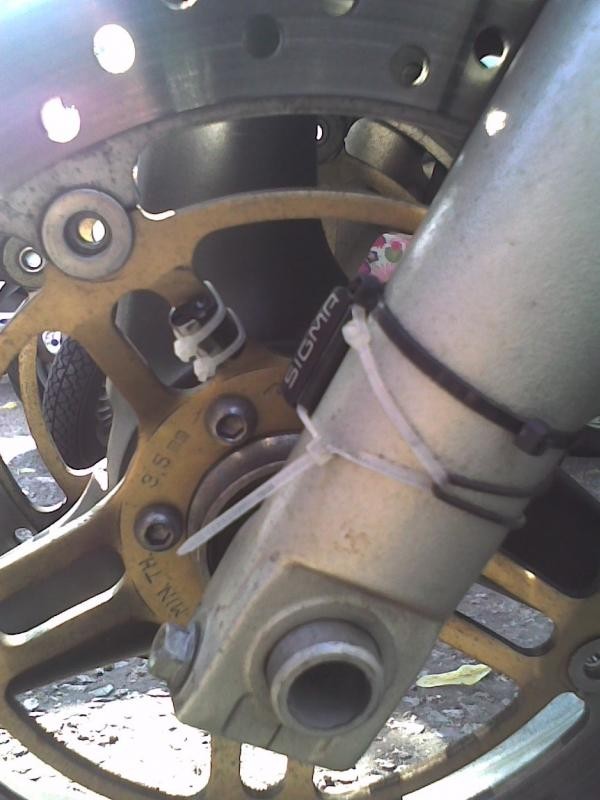

Fixer le capteur à la fourche

Fixer le capteur sur la bas de la fourche face à l'aimant. Il faudra mettre des cales sous le capteur pour qu'il soit à +/- 5 millimètres, sinon il ne marchera pas (pour moi il n'a pas marché à 1cm).

Pour le fixer utiliser la super glue ou des rilsans !




Réglage du compteur

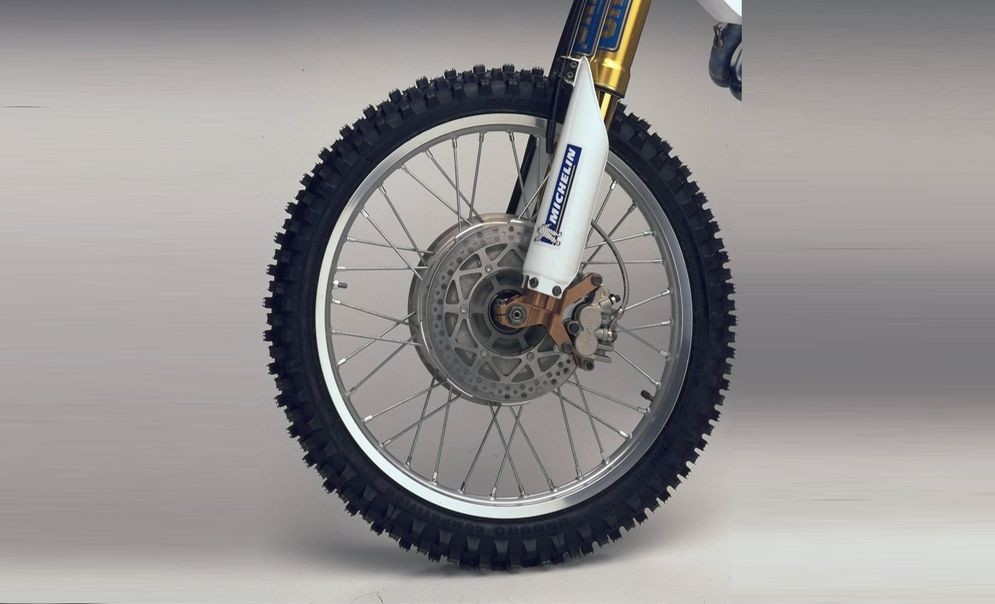

- Il vous faut d'abord mesurer la circonférence de la roue (en charge pour plus de précision).

Vous pouvez positionner la roue de façon à ce que la valve soit perpendiculaire au sol. Tracez un trait sur le sol à cet endroit puis avancez la moto de façon à ce que la valve fasse un tour complet. Refaite un trait sur le sol à cet endroit.

- Mesurez la distance entre ces deux traits et convertir le résultat en millimètres.



Vous avez aimé cet article ?

Votez pour cet article
(aucun vote)
11,1 kVues
0
Vote
Partager
11 commentaires ajouter un commentaire
lucas_sherco19 Le 20 Avril 2011 à 14:34
bonjours, a quoi cela nous sert il de calculer la circonference de la roue ( pour regler la hauteur du cpteur???)
Lix57 Le 20 Avril 2011 à 20:37
C'est pour avoir la vitesse réel, car si tu prend le compteur d'origine du vélo il est calculé pour la roue du vélo et pas de la moto
nico_mobcustom Le 20 Avril 2011 à 21:27
Bonsoir à toi,
la circonférence de la roue te donne la distance parcourue à chaque tour de roue. Ainsi lorsque le compteur enregistre une rotation complète, il a un temps et une distance. Une petite règle de trois et il peut afficher la vitesse instantanée!
lucas_sherco19 Le 22 Avril 2011 à 10:04
merci beaucoup  smiley.gif
Fofoy24 Le 26 Juin 2011 à 17:37
Possible sur un nitro ?
