Optique tuning arrière avec diodes

Écrit par
Le 17 Mai 2005 à 00:00
Voici un petit tutoriel sur le montage d'une optique arrière avec diodesIntro : Les diodes (ou LED = Light Emitting Diode) sont de petites...
Voici un petit tutoriel sur le montage d'une optique arrière avec diodes Intro : Les diodes (ou LED = Light-Emitting Diode) sont de petites loupiotes qui ont l'avantage de consommer très peu de courant. De plus ça donne une touche tuning magnifique sur une mob !!!
Résultat du tutoriel
Résultat du tutoriel

I) Le schéma électrique

Tout d'abord un petit schéma électrique du montage :
Schémas simplifié du montage électrique
Schémas simplifié du montage électrique
Sur mon tutoriel, j'ai modifié ce schéma pour améliorer le résultat. J'ai rajouter deux types de diodes de différentes puissances.
Schémas amélioré du montage électrique
Schémas amélioré du montage électrique
Passons maintenant à la réalisation ...

II) Le soudage

Il est très important de réaliser de bonnes soudures avant la fixation du système. En effet rien de plus chiant que de s'apercevoir une fois le système monter qu'il y a un disfonctionnement électrique. Pour cela il faut utiliser de bon fils électrique et utiliser la méthode si dessous pour souder : 1) Utiliser un morceau de bois : Percer un morceau de bois à intervale régulié.
Percer un morceau de bois
Percer un morceau de bois
2) Placer les diodes dans les trous : Intercaler les grosses diodes et les petites.
Placer les diodes dans les trous
Placer les diodes dans les trous
3) Souler les fils :
Souler les fils
Souler les fils
4) Le résultat :
Le résultat
Le résultat
Voilà pour la phase soudage. N'oubliez pas de tester sur une batterie si votre montage fonctionne bien.
III) La fixation du montage 1) Collez le montage sous la coque arrière.
Collez le montage
Collez le montage

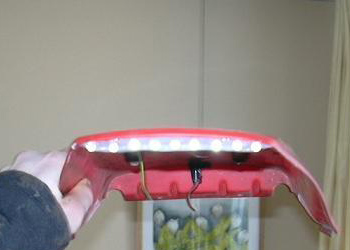

Résultat une fois collé
Résultat une fois collé
2) reliez le montage à votre installation électrique

IV) Fin du tutoriel

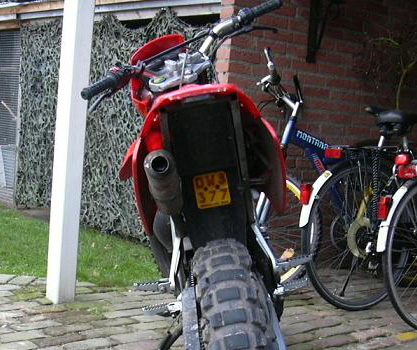

Montage une fois terminé
Montage une fois terminé
J'éspere que ça vous à donner des idées, Par MobiDerbi

Vous avez aimé cet article ?

Votez pour cet article
(aucun vote)
51,4 kVues
0
Vote
Partager
3 commentaires ajouter un commentaire
kemobil Le 01 Mai 2012 à 22:17
pas mal. mais y a t il un ecartement bien specifique ou c comme l on veut
Lix57 Le 02 Mai 2012 à 12:06
Bonjour,
C'est comme tu veux je pence.
Moi je mettrai toute les diode l'une a coté de l'autre sans espace
roro64 Le 04 Mai 2012 à 19:27
Mais une diode c'est pas une LED non ? Ya les Diode électro luminescente (DEL = LED mais en français) et les diodes, qui sont d'autres composants qui ne font pas de lumière. Je dis ça pour les gens qui n'y connaisse rien et qui commanderai des diodes sur internet. Enfin sinon Bon article, photo et tout on comprend nickel. smiley.gif
