Tuto : Creation faisceau simplifie d'alimentation gén&

Écrit par
Le 11 Mai 2015 à 23:06
Je vais expliquer comment créer une alimentation générale et une masse générale. C'est un branchement électrique simple à réaliser.

Creation d'un faisceau d'alimentation simplifié

La créeation d'un faisceau alimentation générale simplifié est relativement rapide à realiser et ne demande qu'un matériel basique d'électricité.

Materiel néccésaire

- Une pince à dénuder ou coupante

- Un tournevis plat

- Une barrette de sucre

- 20 cm de fils électrique 7

- Des cosses plat femelles et ronde

- En option, une petite boite pour protéger votre branchement

Première étape : Denuder les fils électriques

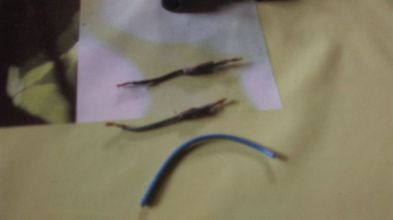

Pour commencer il va falloir couper environ 5 cm de fils et ensuite le dénuder.

Deuxième étape : Brancher les fils sur le sucre.

Ensuite vous le pontez sur le sucre suivant comme ceci.
Inutile de couper les sucres c'est plus simple quand la barrette est entière.

Troisième étape : connecter l'alimentation

Vous continuez jusqu'à la fin de la barrette de sucre et vous branchez le fil avec la cosse qui va aller au régulateur pour l'alimentation et l'autre pont de sucre de masse vous le reliez au cadre.

Vous obtiendez quelque chose comme ça :

Quatrième étape : Protégez votre branchement

Vous pouvez ensuite placer vos sucres dans une boite pré-percée pour laisser passer les fils.
Fixer la boite "étanche" sur le cadre.

Vous n'avez plus qu'à brancher et ça fonctionnera.



A vous de jouer

Vous avez aimé cet article ?

Votez pour cet article
(aucun vote)
3,5 kVues
0
Vote
Partager
3 commentaires ajouter un commentaire
pupsy Le 18 Août 2015 à 00:46
Slt,
Possible de faire beaucoup plus propre et plus sur.. car la tu n'indique aucune section de cable ?!
On peux faire la même chose en mieux avec la gaine thermo.. tu prend ton cable d'alim, tu dénude le bout et tu brase a l'aide du fer a souder d'autre cables et a la fin tu mets ta gaine thermo tu la chauffe et voila propre et sur
ruskooof Le 10 Septembre 2015 à 04:52
une boite et plu simple a démonter que de la gaine thermos intérêt a bien réfléchir a se que tu branche ^^
rd Le 23 Septembre 2015 à 01:00
pupsy tu n'a pas bien compris l'interet de l'alim générale

les photo sont a titre indicatif hein c'est vraiment fonctionnel sur les photo

tu a plusieurs technique tu peux le faire avec des sucres ou alors des vago ou des barre de terre font l'affaire tu a juste a brancher et visé wink.gif
