Installer une batterie sur 50cc

Écrit par
Le 01 Juin 2015 à 11:33
Voici la démarche à suivre pour ajouter et brancher une batterie simplement sur une moto non équipée d'origine, indispensable pour des feux à diode.

Installer une batterie s'impose pour pouvoir connecter des accessoires électriques sur sa mécaboite. Je vais donc vous expliquer comment installer une batterie sur une moto qui n'en n'est pas équipée d'origine.

Matériel nécessaire pour poser une batterie

- Du fil éléctrique de 0.75 mm²
- Des cosse plates
- Des cosse rondes pour la batterie
- 1 fusible de 7.5A
- Une diode
- Une pince à dénuder et à sertir

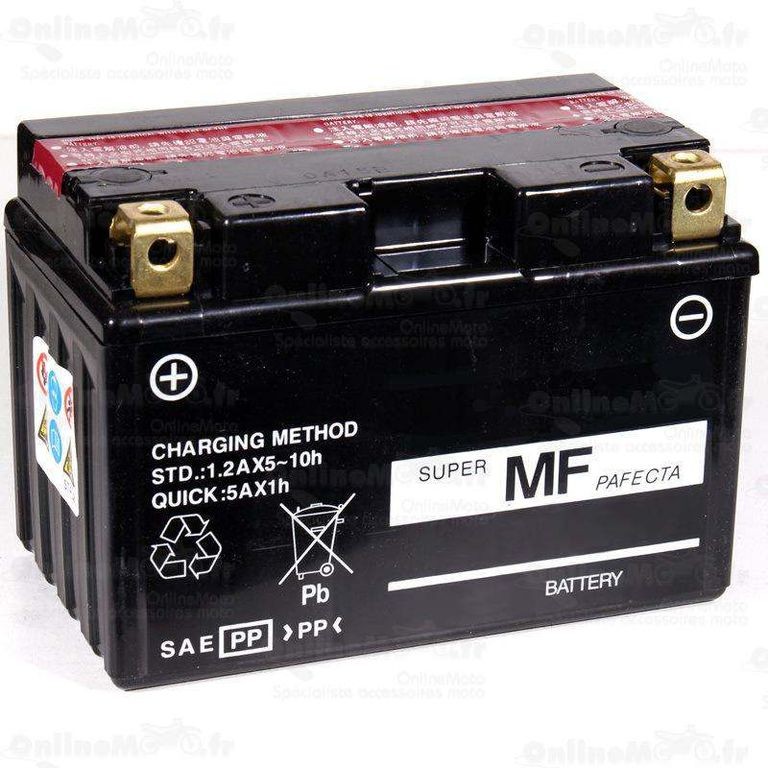

- Une batterie 12 Volts
- Des cosses bout à bout
- Un fer à souder et de l'étain
- De la gaine thermo

Première étape: Localiser l'alimentation

Sur les allumages Ducati le jaune est le fil qui alimente le faisceau mais celui-ci n'est pas régulé et doit passer par le régulateur.

Généralement la masse de ce dernier et un fil noir ou vert.

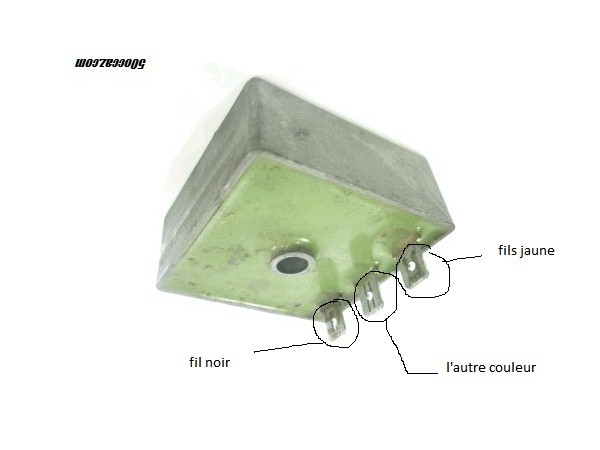

Pour une régulateur 3 broches le branchement est comme sur l'illustration.

Le branchement pour un 4 broches :

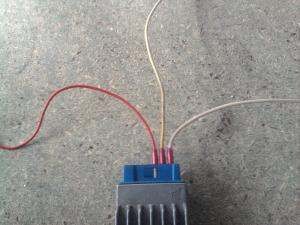

Pour le 5 broches c'est le fil rouge donc le 3ème.

Le blanc sur la photo étant la masse et le jaune l'allumage.





Deuxième étape: Câbler la batterie

Prendre votre fil et mesurer la longueur néccéssaire du régulateur jusqu'à la batterie.

Dans le cas ou vous avez toujours la connectique d'origine, couper l'alimentation régulée à 10 cm de la connectique. Vous viendrez brancher votre fil préablement coupé dessus. Si vous disposez d'un fer à souder et d'étain faites une soudure propre et isolez-la avec une gaine thermo.

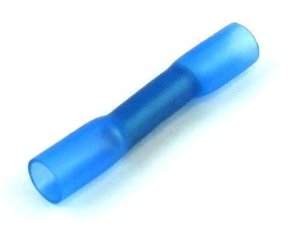

Sinon mettez une cosse bout à bout.

Dans le cas ou vous n'avez plus la connectique d'origine branchez directement avec une cosse plate femelle.

Ensuite brancher votre fusible sur ce fil soit avec un support de fusible soit avec des cosses plates isolées.

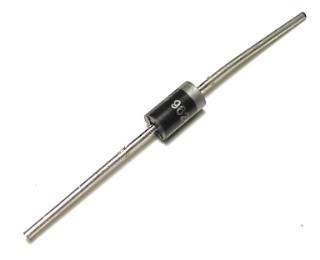

Après avoir fait ceci montez votre diode. Attention au sens, l'anneau gris indique le sens du courant.

Troisième étape : Connecter le tout

Maintenant il ne reste plus qu'à mettre une cosses plate ronde sur le + de la batterie.

Pour cela reprenez une longueur de fil de votre batterie jusqu'au fil que vous avez précedemment coupé.

D'un coté vous mettrez une cosses ronde plate sur la batterie et de l'autre, toujours selon votre matos soit vous souderez soit vous installerez une cosse bout à bout.

Pour le + c'est ok.

Pour le - prennez une longueur de fil à la quel vous mettrez de chaque coté des cosses ronde plate. Il ne vous reste plus qu'à relier un côté à la batterie et l'autre au cadre.

Et voila vous avez fini.

Si vous avez bien suivi mes conseils maintenant votre moto fonctionne avec une batterie et vous pouvez monter des feux à led.

N'hésitez pas à rechercher le schéma éléctrique de votre moto avant de faire cela, ça vous aidera beaucoup.
