Schémas électrique de 50 à boite

Écrit par
Le 18 Janvier 2007 à 00:40
Ci dessous vous trouverez divers schémas électriques pour 50cc, si un jour vous devez refaire tous les branchements pour quelconques raisons et bien..
Ci-dessous vous trouverez divers schémas électriques pour 50cc, si un jour vous devez refaire tous les branchements pour quelconques raisons et bien vous n'aurez pas à vous casser la tête car tout est là :) Dans le dossier il y a les schémas des machines suivantes:

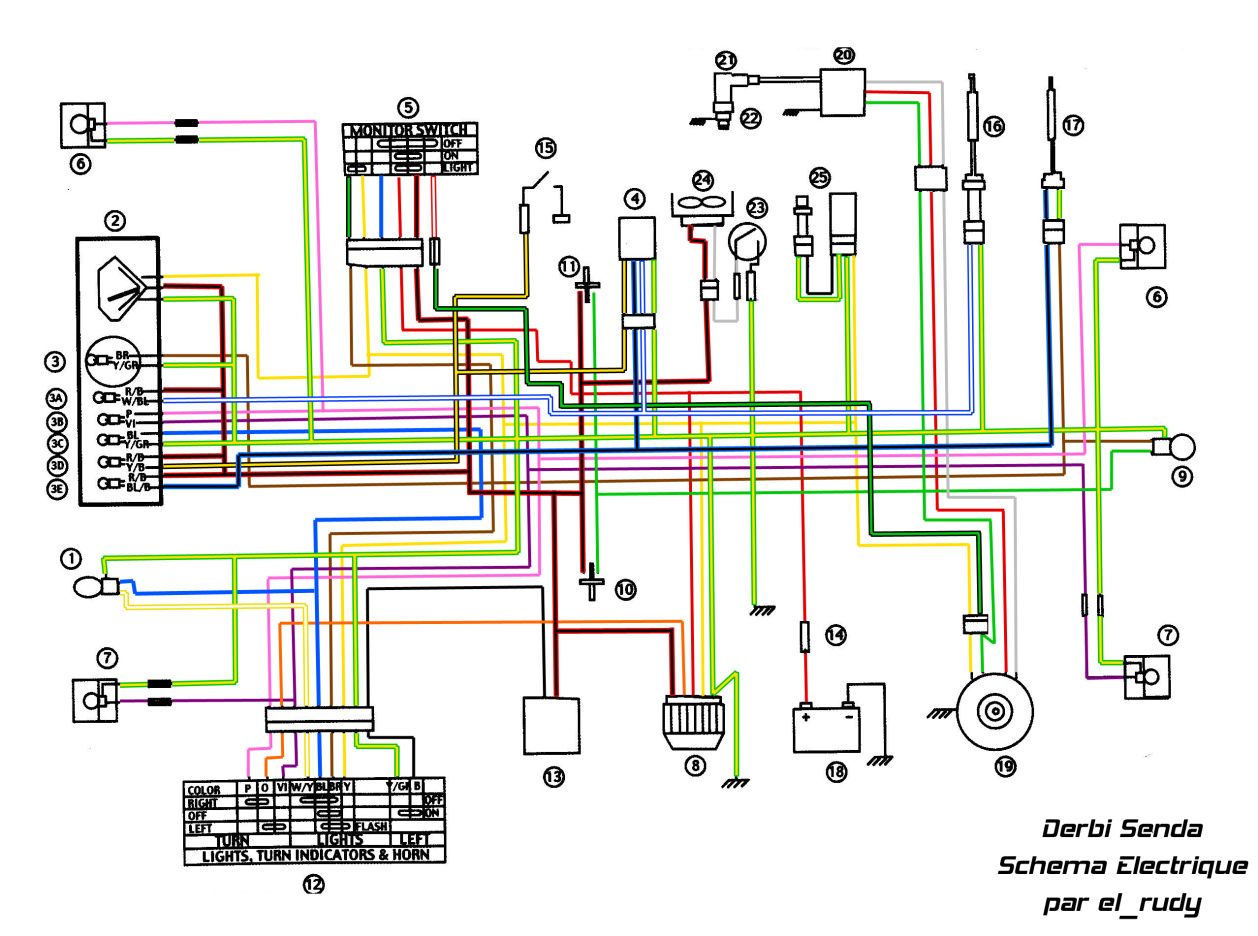

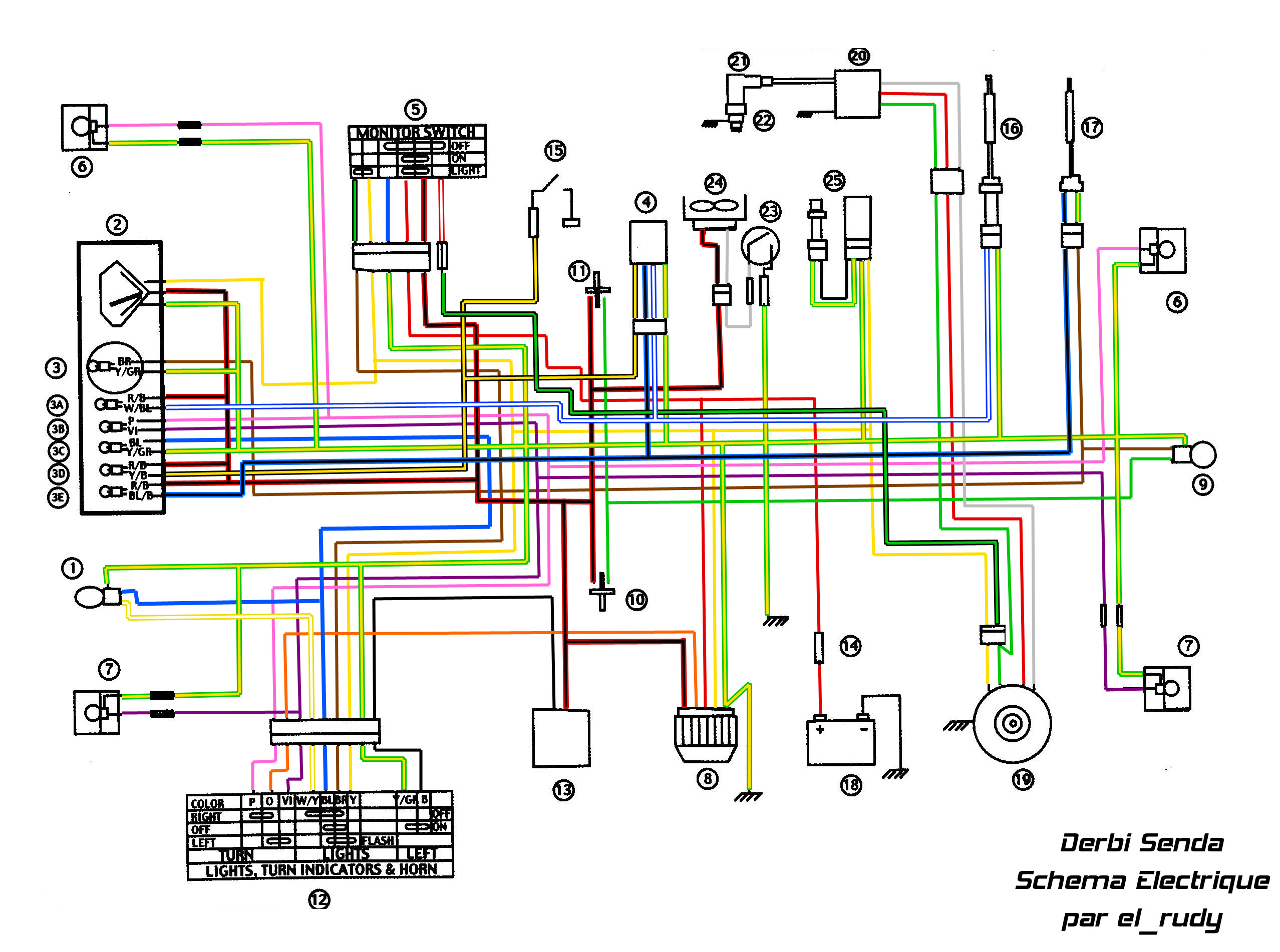

- Derbi Senda (.jpg)

- Rieju RR, Spike (.pdf)

- Rieju RS2 Matrix (.pdf)

- Rieju RS2 Matrix Pro (.pdf)

- Rieju RS2 Naked (.pdf)

- Rieju SMX (.pdf)

- Rieju MRX (.pdf)

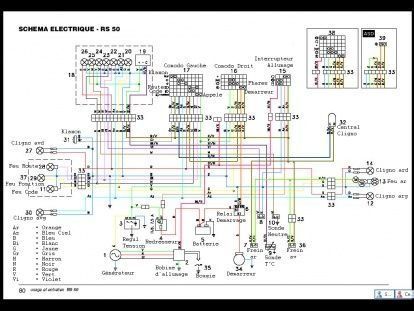

- Aprilia RS50 jusqu'à 98 (.png)
94 - 98
94 - 98

- Aprilia RS50 jusqu'à 05 (.png)

- Yamaha DT50 (.jpg)

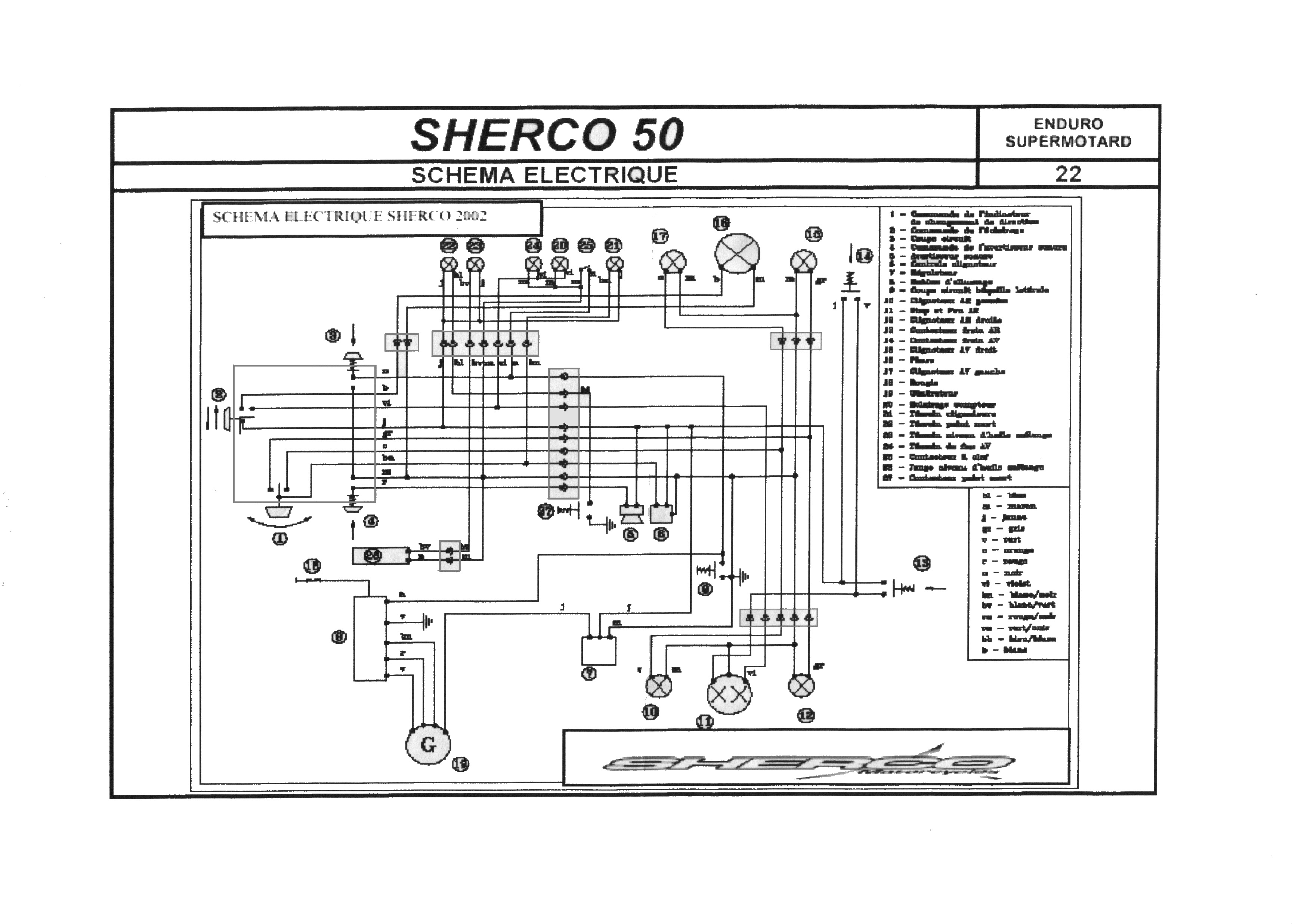

- Sherco 50 (.jpg)
Voilà j'espère qu'avec tout cela vous trouverez votre bonheur ;)

Téléchargement : 8835-schemas-electrique-de-50-E0.txt

Téléchargement : 8838-schemas-electrique-de-50-E0.pdf

Téléchargement : 8839-schemas-electrique-de-50-E0.pdf

Téléchargement : 8840-schemas-electrique-de-50-E0.pdf

Téléchargement : 8841-schemas-electrique-de-50-E0.pdf

Téléchargement : 8843-schemas-electrique-de-50-E0.pdf

Téléchargement : 8842-schemas-electrique-de-50-E0.pdf

-
